| 彩屏超声波探伤仪 |
 |
|
产品说明 |
简单介绍
TUD320是北京时代公司最新设计出的一款数字化智能超声波探伤仪,采用彩色高速宽温工业级TFT_LCD液晶显示屏，领先国内的技术设计，检测速度快、精度高、波形稳定。是一种用途广泛、高性能、高稳定性和可靠性、功能强大的通用型探伤仪。它能够快速便捷、无损伤、精确的进行工件内部多种缺陷（裂纹、焊缝、焊缝未融合和未焊透、气孔、砂眼、夹杂、折叠等）的监测、定位、评估和诊断。适用于制造、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
彩屏超声波探伤仪的详细介绍

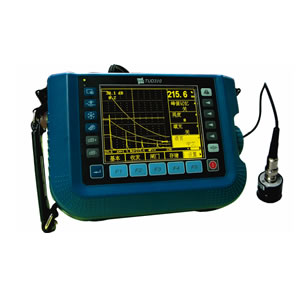

TUD320数字彩屏超声波探伤仪
概述： TUD320是北京时代公司最新设计出的一款全数字智能彩屏超声探伤仪，是一种用途广泛、高性能、高稳定性和可靠性、功能强大的通用型探伤仪。它能够快速便捷、无损伤、精确的进行工件内部多种缺陷（裂纹、焊缝、焊缝未融合和未焊透、气孔、砂眼、夹杂、折叠等）的监测、定位、评估和诊断。适用于制造、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
特点：
■ 超大彩屏：彩色高速宽温工业级TFT-LCD液晶显示，多颜色选择，适用于不同的光线条件，背光连续可
调；
■ 高采样率：10位高速实时采样，较8位采样值更加精确；
■ 曲面校正：便于对非规则材料和小管径管件进行监测；
■ 双模曲线：DAC曲线、DGS曲线 模式可选；
■ 电量监控：以百分比的形式显示电量、方便监测，并具有过充电/过放电保护；
■ 方便通用：可以自由设置各行业探伤工艺标准，现场探伤无需携带试块；
■ B型扫描：可显示工件缺陷形状，完备的焊缝和工件剖面显示，探伤更具权威性；
■ 打印功能：直接驱动打印机，打印厚度与波幅曲线；
■ 电脑通讯：测量数据和系统设置参数直接上传，探伤报告自动生成；
功能：
■ 彩色高速宽温工业级TFT_LCD液晶显示
■ 10个独立探伤通道
■ 10位高速实时采样，较8位采样值更加精确
■ 具有角度和K值两种输入方式
■ 探头阻尼通过菜单选择在50、150、400之间切换
■ 具有线性抑制功能，最大抑制为屏高的80%
■ 检波方式有正半波、负半波、全波和射频四种方式可供选择
■ 具有手动B扫描功能
■ 可以在单探头、双探头及透射三种探伤工作方式之间任意切换
■ 具有探头自动校准功能自动增益功能
■ 能够在屏幕上任意设置闸门的位置和宽度，并可以分别设置进波报警与失波报警
■ 具有波形参考功能，可将已存储的A扫描图形调出进行对比，便于缺陷分析和判别
■ 利用标准试块自动生成DAC曲线，最多可记录30个点，三条附加可调偏置曲线及增益校正功能
■ 具有波形和探伤参数的冻结和解冻功能；系统参数的加锁/解锁功能
■ 具有打印功能，通过串行打印机打印厚度报告与波幅曲线
■ 支持RS232通讯接口；能够跟PC机通讯，可以将测量数据和系统设置参数上传给PC机，以便进行进一步处
理（如生成探伤报告、打印等）；可利用PC端通讯软件升级仪器的功能
技术参数：
测量范围 2.5mm～5000mm
工作频率 低频0.6-1、中频0.8-4、高频3-10三档可选
增益调节 0~110调节步距：0.0，0.2，0.5，1，2，6，12
垂直线性 垂直线性误差不大于3%
动态范围 ≥32dB
水平线性 在扫描范围内，不大于0.2%
线性抑制 屏高的0%~80%，步距1%
探伤灵敏度余量 ≥50dB
脉冲移位 脉冲移位(ms)：－20～＋3400
探头延迟 0.0～99.99
测量显示方式 正半波、负半波、全波、射频
声 速 材料声速：1000～9999七档可选
外形尺寸 240 ×175×85（mm）
重 量 1.5kg
标准配置:
主机 锂电池 3A/9V电源适配器 BNC探头连接电缆 直探头2.5MHzø20 斜探头5MHz8×9K2 耦合剂
选配件:
串行通讯电缆（9针） PC端通讯软件 串行打印机TP UP-NH
探头 试块
|
|
